POWER-TEK 6kVA PEŁNOSINUSOIDALNY, GENERATOR GO

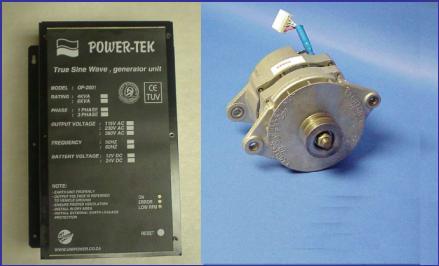

Moduł Sterujący (CM)

Napięcie Pracy:     12V/24V(Różne modele)

Wymiary:               245x150x350mm

Masa:                    11Kg

Wiązka:                 5Metrów Newpreen Kabel

Temp pracy:          0 to 400C

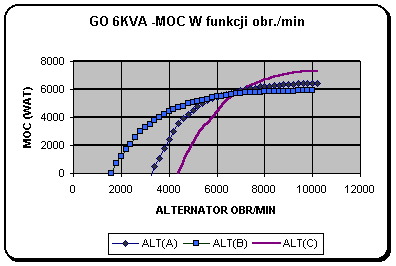

Moc Wyjściowa:   Patrz wykres

Współczynnik Mocy               0.6 dla indukcyjnego do 1

Cykl pracy:            100%

Kontrola:                Mikroprocesor PWM

Kształt fali:            Pełna sinusoida

Zniekształcenia:    <4%

Alternator:

Typ              :   Neville Reece

Wymiary          :245x240x175mm

Masa           :   9Kg

Zakres Obr:           2000-11000  obr/min

Cykl pracy:            100%

Moc :               patrz wykres

Alternator Typy uzwojenia:

Typ A:     Oddawana moc od 3000 obr – szeroki zakres obr

Typ B:      Oddawana moc od 2000 obr – średni zakres obr

Typ C:      Oddawana moc od 4000 obr – wąski zakres obr

Technika Kontroli:

Napięcie na wyjściu ma stałą częstotliwość. Kształt fali to pełna sinusoida.Duże obciążenie Power-Tek na wyjściu przy niskich obr. Alternatora powoduje wyłączenie i przejście do trybu “overload


Wymagania dla paska napędu:

Do pracy ciągłej pod dużym obciążeniem . Minimum 13mm typu V lub wielorowkowy PK 8.

Przeciążenie:

Możliwe do 50% w czasie do 30 sek

Obciążenie na wtyczce:

Brak gniazd  w CM . Moduł dostarczany z przewodem  1Mx4mm.Konieczność podłączenia odbiorników lub gniazda prądowego


Upływ do masy:

Brak upływu do masy . Urządzenie jest odizolowane od masy.Podłączenie tylko przez kable zewnętrzne

Wyświetlacz: (pionowa oś Y )

Żółty Led             -   włączony

Żółty Led             -   kontrola

Czerwony Led    -   przeciążenie

Obciążenie temperaturowe:

CM & Alternator: approx. 40W/K

Praca przy temperaturze otoczenia:

CM: 0 do 400C

Alternator: -30 to 900C

Wyświetlacz opis

a)       Zielony Led – Urządzenie włączone

b)       Czerwone - CM przeciążony

c)       Czerwona błyska - CM przegrzany

d)       Czerwona i żółta błyska - Alternator przegrzany

e)       Żółty świeci- Alternator brak obr.

f)        Żółta błyska – Urządzenie w trybie V.Hz obciążenie zewnętrzne jest większe niż alternator może dostarczyć przy danych obrotach.

Zabezpieczenia:

-          Przeciążenie

-          CM przegrzanie

-          Alternator przegrzanie

-          Bezpiecznik w obwodzie Alternatora zabezpieczający przed przegrzaniem.

-          Wentylator dla wewnętrznego chłodzenia Modułu sterującego CM
