Unipower 299 quasi Sine GO-generator  3kVA

Jest to urządzenie jedno funkcyjne- sam generator prądu o mocy 3kVA.
Zasada działania: Moduł sterujący tak steruje specjalnym alternatorem Unipower że ten od razu wytwarza prąd wysokiego napięcia który wraca do modułu gdzie jest modyfikowany i poprawiany oraz oddawany na wtyczkę. Dzięki tej technologii cały układ  jest bardzo lekki i zajmuje mało miejsca. Do prawidłowej pracy unipower potrzebuje niewielkiego prądu wzbudzenia i zasilenia energią mechaniczną . Musi być przekazany napęd na alternator z jakiegoś źródła, np.: silnik pojazdu lub maszyny , wał napędowy, wirnik turbiny wodnej, itd..

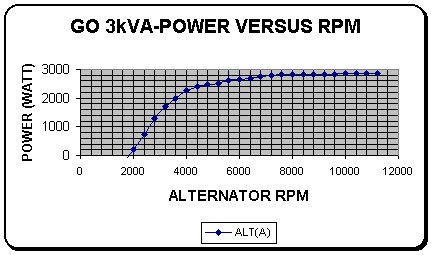

Generator daje w całym swoim zakresie prąd zmienny 230V o częstotliwości 50Hz ( na specjalne życzenie fabryka może wykonać inne opcje). Napięcie i częstotliwość nie zależą od obrotów alternatora , jedynie ze spadkiem obrotów moc dostępna na wtyczce maleje ( wykres). W stosunku do tradycyjnych generatorów prądu Unipower jest urządzeniem przeciążalnym ( patrz specyfikacja) tzn. można go obciążyć mocą powyżej charakterystyki (przydatne przy rozruchu silników indukcyjnych). Unipower 299GO ACQ 3kVA w swoich parametrach odpowiada około 4.5kW tradycyjnym generatorom silnikowym.
Unipower sygnalizuje przeciążenie lampkami oraz posiada zabezpieczenia którego wyłączają go w przypadku przekroczenia określonych parametrów pracy.


W skład zestawu wchodzi :


  • Moduł Sterujący
    Napięcie pracy: 12V lub 24V wg specyfikacji
    Wymiary: 240x200x155mm
    Masa: 4Kg
    Wiązka: 4 Metry, Newpreen
    Temp pracy: 0 do 40C
    Napięcie wyj :230V +-10%
    Częstotliwość: 50Hz +- 1%
    Współczynnik Mocy:0.6 do 1
    Cykl pracy: 100% do  5minut zależne od temp. zewnętrznej i warunków chłodzenia
    Kształt fali Modyfikowana sinusoida (QS)
  • Alternator:
    Type(1) : Bosch 90A
    Wymiary(1) : 165x205x150mm
    Masa (1) : 5.5Kg
    Obr. Alternatora: 2000-11000 RPM
    Sugerowany zakres: 6000RPM-8000RPM
    Wartość znamionowa : zdeterminowana przez
    Rodzaj uzwojenia  patrz wykres
Wymagania dla paska napędu:
Specjalny do napędu alternatorów  dla stałych dużych obciążeń . Zalecany dwa 13mm tyou V lub jeden wielorowkowy min. 6PK
.
Wartość Przeciążenia:
 30% ponad charakterystykę do 15 sekund.  W szczycie 20-23A na wtyczce wyjściowej.
Obciążenie na wtyczkach:
2 x 16 Amp typu Shukkor  230V AC, z bezpiecznikiem w linii .
  • Technika Regulacji:
    Wysokie napięcie DC regulowane z blokadą do 265V
  • Przetworzone przez Inverter AC, regulowany piezoelektrycznie.
  • Uwagi:
    230V AC odnosi się do uziemienia.
    Uziemienie nie jest neutralne.

Zabezpieczenie różnicowoprądowe:
Brak zabezpieczenia różnicowoprądowego
Obciążenie temperaturowe:
CM & Alternator: około. 50W/C
Praca przy Temperaturze otoczenia :
Moduł Sterujący : 0 do 40 C
Alternator: -30 do  90C
Zabezpieczenia:
- Przed przeciążeniem
- Przegrzaniem alternatora
- Przegrzaniem Modułu Sterującego
- Przed zwarciem


Opis wskazań wyświetlacza:
a) Zielony Led - Urządzenie włączone
b) 1led Żółta błyska  - niskie obroty
c) 2led żółta świeci I czerwona overload  - Moduł  sterujący przegrzany
d) 3led żólta świeci I czerwona  overheat - Alternator przegrzany
e) Czerwony overload świeci - Wyjście przeciążone
f) Czerwony overload błyska - Wyjście zwarte.
